HTR18A09----16*8或者15*9阵列LED驱动，适合电子烟星空屏 - 宝华龙科技

HTR18A09----16*8或者15*9阵列LED驱动，适合电子烟星空屏: 2026-03-05 09:42

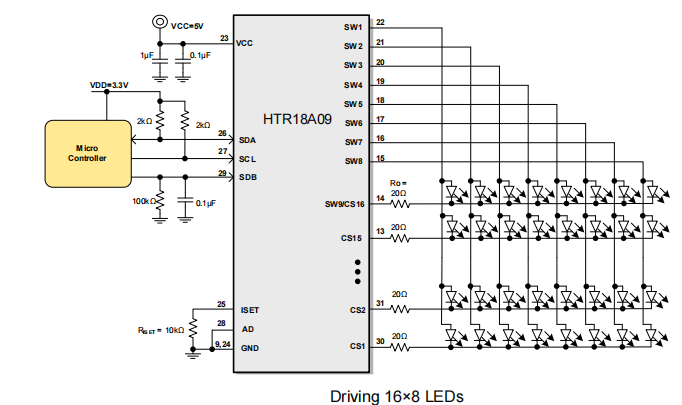

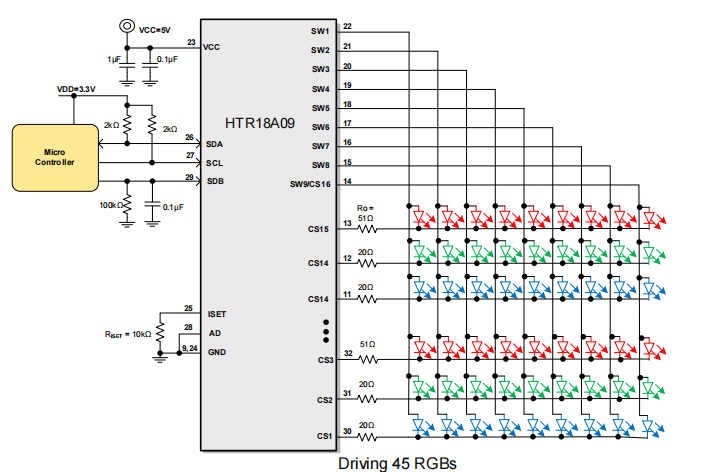

HTR18A09是一款通过1MHz的I2C接口进行编程的支持16×8或15×9阵列的LED驱动芯片，每路LED都支持8位PWM数据进行独立调光，并且每路CSx都有8位的直流扫描数据用来支持每个点的256阶的线性PWM调光，并且每个CSx都支持256阶的直流电流可调节等级。另外，每个LED的开路和短路状态都能被检测，HTR18A09能够把开路和短路信息存储在Open-Short寄存器组中。这个寄存器组允许MCU通过I2C接口读取用以告诉MCU这些LED灯是否是在开路或者短路状态以及位置信息。HTR18A09的工作电压在2.5V到5.5V之间，并且关断电流和工作电流都非常小。HTR18A09支持QFN-32 (4mm×4mm)封装，可在2.5V到5.5V和-40°C to +125°C下工作。

・输入电压范围：2.5V-5.5V

・16路电流源・支持16×n (n=1~8), 15×9 LED 阵列配置・独立的256阶PWM控制台阶

・每个CSx有256个直流台阶

・64个整体电流台阶・SDB上升沿复位I2C模块

・32kHz的PWM频率・支持1MHz的I2C接口

・独立的开路和短路错误检测功能

・PWM信号180度相位转变功能

・扩频功能・De-Ghost・QFN-32 (4mm×4mm)
